YHM-1112 MODBUS转HART模块

用于两线制、三线制或四线制变送器的MODBUS转HART模块，提供定制服务

使用场景

xxxxxxxxx

HART协议符合FCG认证测试标准
TTL 3.3V 电平MODBUS接口

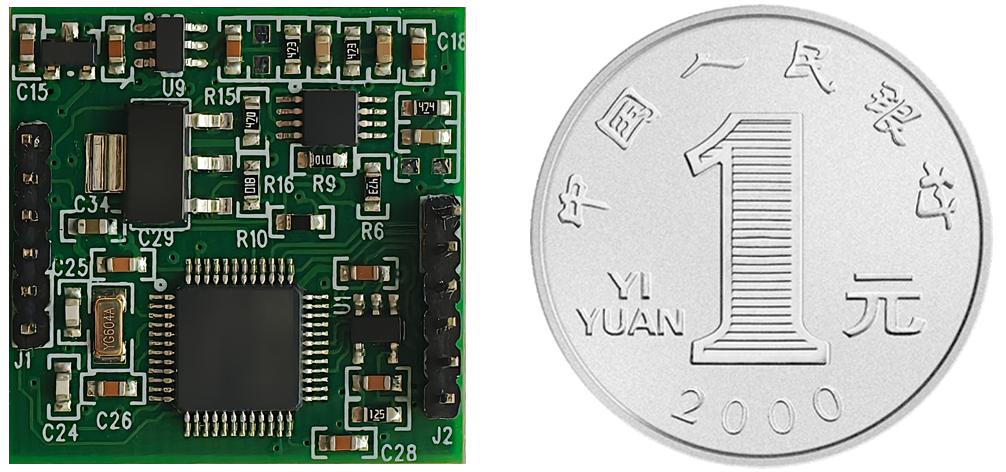

25mmx25mm超小体积设计
提供Windows配置软件和DD文件

支持最多6个设备变量
支持动态变量映射设置

内置单位自动转换程序
支持寄存器校准功能（如设置流量计的流量系数等）

YHM-1112-2（2线制版本）可对底板输出3.3V/12mA的电源（24V/300Ω供电,环路电流3.7mA时）
YHM-1112-2（2线制版本）HART总线接口内置防反接二极管和TVS保护
YHM-1112-3（3线制版本）电流输出接口内置防电流倒灌和TVS保护

四层板设计，精度高，抗干扰强

项目	规格
总线电源（YHM-1112-2）	10～33V
总线接口（YHM-1112-2）	两线制4-20mA+HART,带防反接和TVS保护
输出电源（YHM-1112-2）	3.3V/12mA，纹波VRMS≤1mV(24V/300Ω供电,环路电流3.7mA时)
供电电源（YHM-1112-3）	8-33V
总线接口（YHM-1112-3）	三线制4-20mA+HART 电流输出带防倒灌和TVS保护
Modbus接口	TTL（支持MODBUS RTU 主站通讯协议）
隔离	总线与Modbus接口无隔离
电池	典型工作条件下为 10 小时以上，支持外部独立充电
工作温度	-40 ～ 85 ℃
工作湿度	(5～95)%RH
存储温度	-55 ～ 105℃
启动时间	≤1秒
更新时间	0.2秒
阻尼调整	时间常数0～32 秒
报警信号	高/低报警电流21.75mA/3.7mA ；上限/下限电流20.8mA/3.8mA
电流精度	0.05%FS(常温)
电流温漂	30ppm
本安等级	可支持Ex ia IIC T4/T6 Ga
电磁兼容	结合底板可设计实现符合下列要求的设备：符合GB/T 18268.1-2010《测量、控制和实验室用的电设备电磁兼容性要求第1部分:通用要求》中工业场所的抗扰度要求
