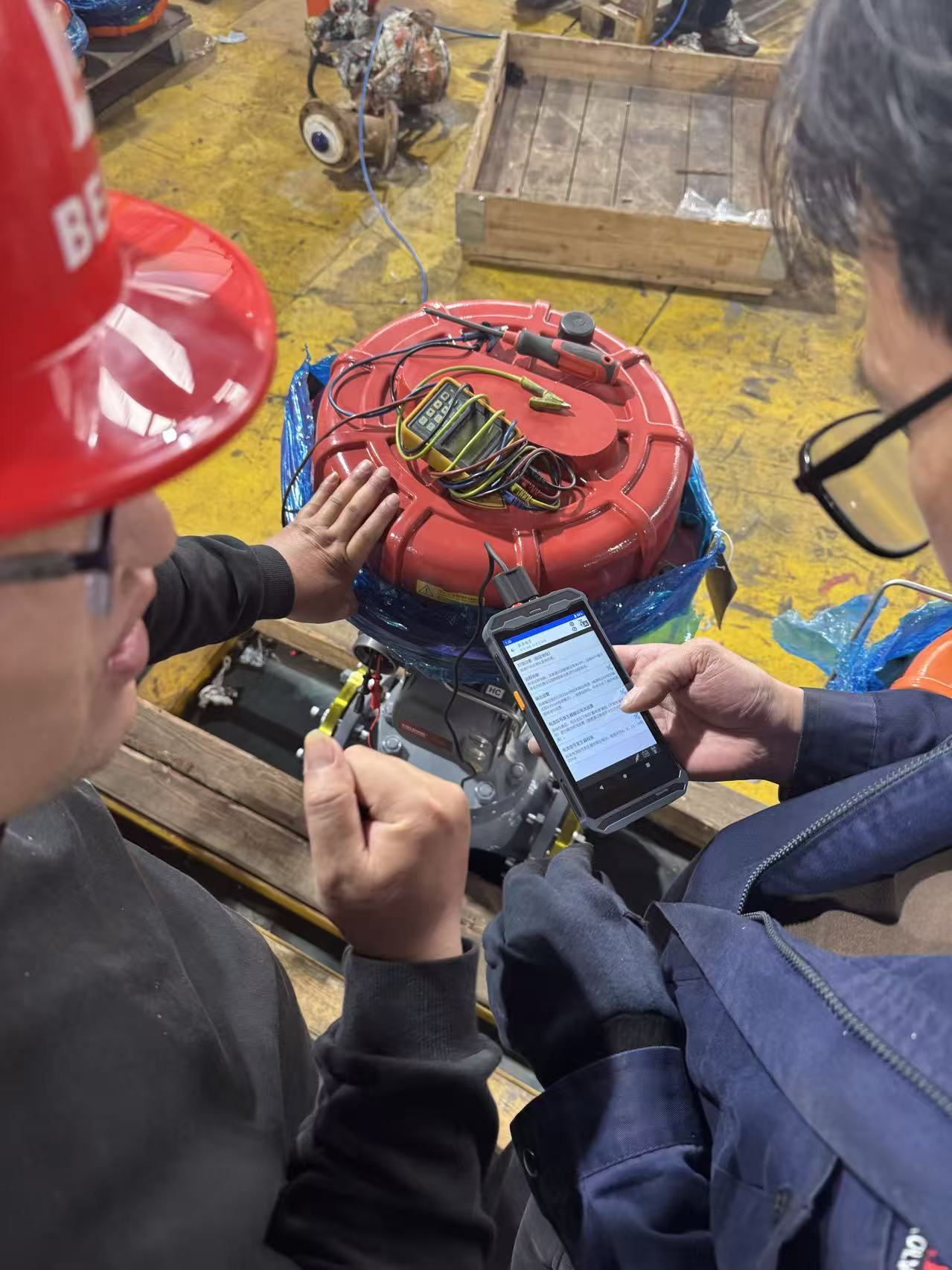

供电方式与标准接线
现场供电时，将手操器设置为关闭电源输出与电阻，并联接入回路，不区分正负极；通讯异常时可启用 250Ω 电阻串联接入。使用手操器独立供电前，必须物理断开现场电源，开启 24V+250Ω 模式，严格按照红正黑负接线。4 线制变送器保持现场供电，手操器并联至电流输出端，回路电阻不足时补加 250Ω 确保通讯正常。

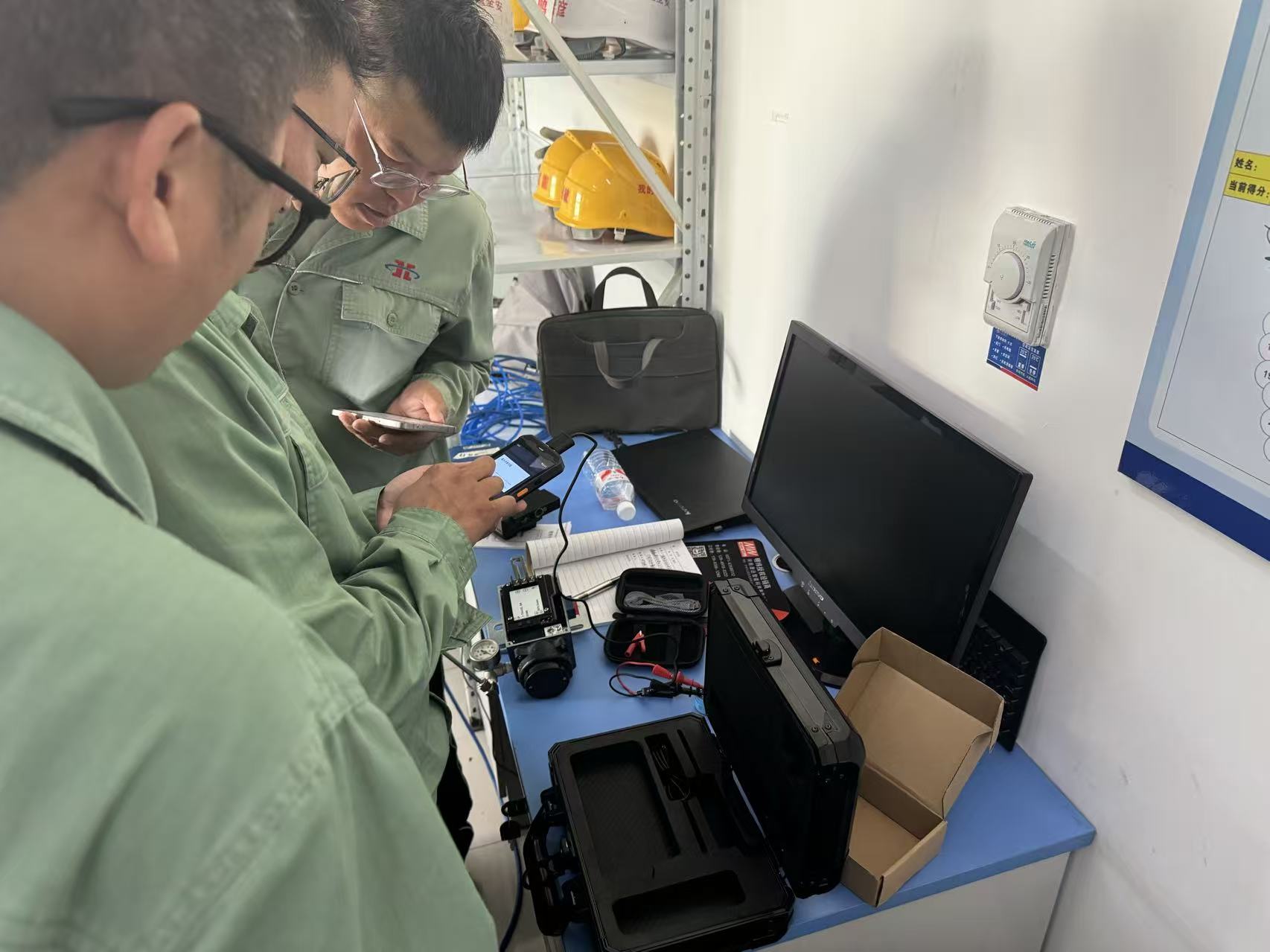

HART 仪表与输出模式设置
无特殊需求时，HART 仪表地址请默认设置为 0，保证 4-20mA 模拟信号正常输出。变送器调试使用电压模式，阀门定位器需设置 4-20mA 电流模式。仅输出 250Ω 时，禁止直接并联在供电端子，避免损坏设备。
通讯故障快速排查
找不到仪表
检查回路电阻，补加 250Ω 电阻，确认仪表地址为 0
01
通讯不稳定
远离动力线、变频器等干扰源，改用手操器独立供电测试
02
无法驱动设备
核对电压/电流模式，检查接线极性与连接接触状态
03
安全操作注意事项
断电操作： 独立供电前必须物理断开现场电源，严禁仅关闭电源操作；
防爆合规： 危险1区仅使用本安防爆设备，严禁带电接线与违规操作；
极性规范： 严格遵循红正黑负接线，禁止反接损坏仪表与手操器；
